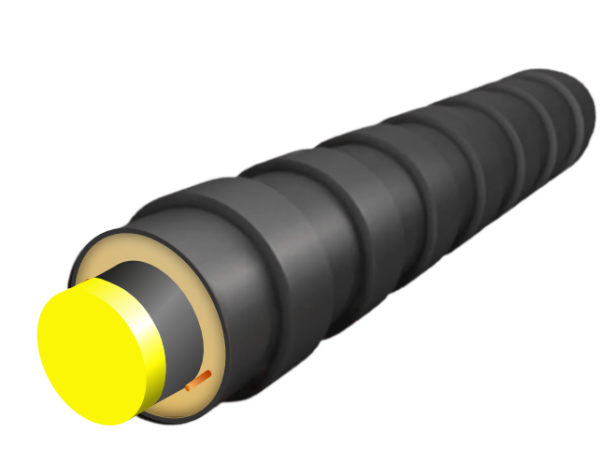

Труба бандажная в полиэтиленовой оболочке — это специальный вариант исполнения предизолированной трубы в полиэтиленовой наружной оболочке для подземной бесканальной прокладки. Применяются для прокладки на участках с повышенными нагрузками на поверхность ППУ трубопровода — под автомобильными дорогами и аналогичной инфраструктуры. Такие трубы прокладываются в стальных защитных футлярах большего наружного диаметра, которые дополнительно защищают стальную трубу от давления грунта и транспорта.

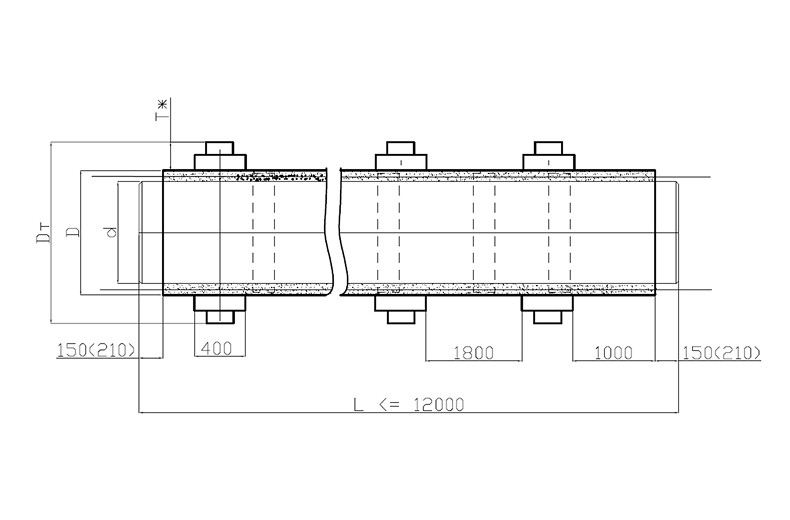

| Наружный диаметр и минимальная толщина стенки стальных труб*
d, мм |
ПЭ оболочка |
|||||||
| Тип 1 | Тип 2 | |||||||
| Толщина бандажа Т,
мм |
D,
мм |
Диаметр бандажаDт,
мм |
m,
кг |
Толщина бандажа Т, мм | D,
мм |
Диаметр бандажа Dт,
мм |
m,
кг |
|
| 32 х 3,0 | 6,0 | 125 | 137,0 | 5 | — | — | — | — |
| 38 х 3,0 | 6,0 | 125 | 137,0 | 5 | — | — | — | — |
| 45 х 3,0 | 6,0 | 125 | 137,0 | 6 | — | — | — | — |
| 57 х 3,0 | 6,0 | 125 | 137,0 | 7 | 6,0 | 140 | 152,0
|
8 |
| 76 х 3,0 | 6,0 | 140 | 152,0 | 10,3 | 6,0 | 160 | 172,0 | 11 |
| 89 х 4,0 | 6,0 | 160 | 172,0 | 11,3 | 6,4 | 180 | 192,8 | 12 |
| 108 х 4,0 | 6,4 | 180 | 192,8 | 14 | 7,0 | 200 | 214,0 | 15 |
| 133 х 4,0 | 7,8 | 225 | 240,6 | 20 | 9,8 | 250 | 296,6 | 21 |
| 159 х 4,5 | 9,8 | 250 | 269,6 | 24 | 9,8 | 280 | 299,6 | 25 |
| 219 х 6,0 | 10,0 | 315 | 335,0 | 41 | 10,0 | 355 | 375,0 | 44 |
| 273 х 7,0 | 11,2 | 400 | 422,4 | 62 | 14,0 | 450 | 478,0 | 66 |
| 325 х 7,0 | 14,0 | 450 | 478,0 | 75 | 14,0 | 500 | 528,0 | 80 |
| 426 х 7,0 | 15,8 | 560 | 591,6 | 102 | 17,8 | 630 | 665,6 | 109 |
| 530 х 7,0 | 20,0 | 710 | 750,0 | 140 | — | — | — | — |
| 630 х 8,0 | 24,8 | 800 | 849,6 | 167 | — | — | — | — |
| 720 х 8,0 | 24,8 | 900 | 949,6 | 195 | — | — | — | — |
| 820 х 9,0 | 29,8 | 1000 | 1059,6 | 252 | 29,8 | 1100 | 1159,6 | 268 |
| 920 х 10,0 | 29,8 | 1100 | 1159,6 | 303 | 29,8 | 1200 | 1259,6 | 322 |
| 1020 х 11,0 | 29,8 | 1200 | 1259,6 | 354 | — | — | — | — |
Пример условного обозначения в заказной спецификации:
Стальная труба с наружным диаметром 133 мм, толщиной стенки 4 мм, с изоляцией типа 1 из пенополиуретана, усиленная бандажами, в полиэтиленовой оболочке:
Труба Ст133х4-1-ППУ-ПЭ-Б
Примечание:
