Труба

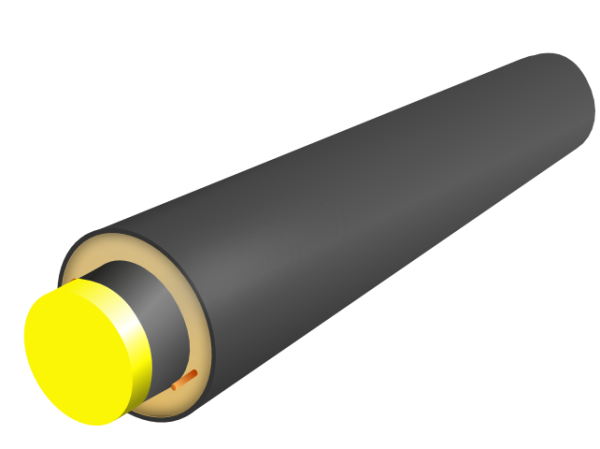

Трубы стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой – это жесткая конструкция «труба в трубе». Они предназначены для подземной прокладки тепловых сетей (в полиэтиленовой оболочке – бесканальным способом, со стальной защитной оболочкой — в проходных каналах и тоннелях) и надземной прокладки тепловых сетей (для труб со стальным защитным покрытием) со следующими расчетными параметрами теплоносителя: рабочим давлением не более 1,6 МПа и температурой не более 140⁰С в пределах графика качественного регулирования отпуска тепла 150⁰С-70⁰С).

Также изолированные трубы применяются для трубопроводов, транспортирующих другие вещества (нефть, газ и пр.).

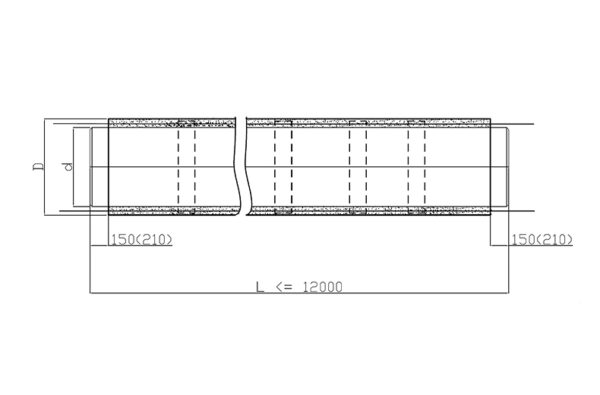

Наружный диаметр и минимальная толщина стенки стальных труб* d, мм	ПЭ оболочка						ОЦ оболочка
	Тип 1			Тип 2			D, мм	S, мм
	D,мм	S, мм	m, кг/п.м.	D, мм	S, мм	m, кг/п.м.	D, мм	S, мм
32 х 3,0	125	43,5	4,7	—	—	—	140	53,45
38 х 3,0	125	40,5	4,7	—	—	—	140	50,45
45 х 3,0	125	37,0	5,6	—	—	—	140	46,95
57 х 3,0	125	31,5	6,6	140	38,5	7	140	40,95
76 х 3,0	140	29,0	8,5	160	39,0	9	160	41,45
89 х 4,0	160	32,5	10,3	180	42,5	11	180	44,95
108 х 4,0	180	33,0	13	200	43,0	14	200	45,4
133 х 4,0	225	42,5	17	250	54,5	18	225	45,4
159 х 4,5	250	41,5	23	280	55,5	24	250	44,8
219 х 6,0	315	42,0	40,4	355	62,0	43	315	47,3
273 х 7,0	400	57,0	60	450	81,5	64	400	62,7
325 х 7,0	450	55,5	72	500	79,5	77	450	61,7
426 х 7,0	560	58,2	99	630	92,5	105	560	66
530 х 7,0	710	78,9	133	—	—	—	675	71,5
630 х 8,0	800	72,5	160	—	—	—	775	71,5
720 х 8,0	900	76,0	187	—	—	—	875	76,5
820 х 9,0	1000	72,4	240	1100	122,5	255	975	76,5
920 х 10,0	1100	74,4	290	1200	120,5	309	1075	77,5
1020 х 11,0	1200	70,4	342	—	—	—	1175	76,5
